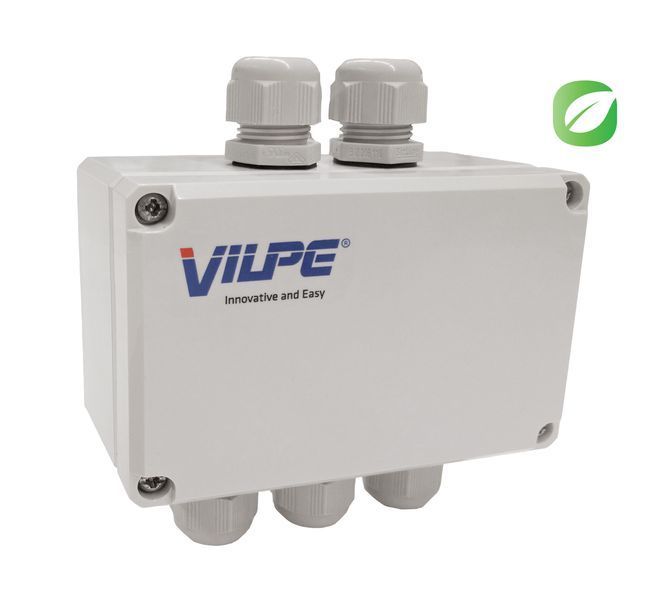

VILPE® ECo Monitor— это печатная плата для управления крышным вентилятором VILPE® ECo Roof Fan. VILPE® ECo Monitor можно использовать для контроля от 1 до 5 сигналов тахометров вентиляторов. Платы можно объединять посредством каналов передачи данных для контроля большего количества вентиляторов. Выход аварийной сигнализации с гальванической развязкой и светодиодной индикацией неисправного вентилятора. Например, если вентилятор 3 формирует сигнал тревоги, светодиод мигает три раза. 300 об/мин / 15–20-секундный порог аварийной сигнализации для импульса тахометра на оборот. Потенциометр на плате для регулировки выходного напряжения для управления скоростью вентилятора (0–10 В). Дополнительный внешний вход 0–10 В для задания скорости вентилятора, масштабируемый в диапазоне 0–100 % посредством установленного на плате потенциометра. Питание: 10 В, 1 мА. Возможно питание от вентилятора EC (патент 2431303). Изолированные контакты выхода аварийной сигнализации замыкаются, когда отсутствует аварийная ситуация, или размыкаются в случае сигнала тревоги тахометра.
| Изделие | VILPE® ECo Monitor |
| Напряжение питания | 10 В пост. тока + 10 % |
| Потребляемый ток | До 1 мА |
| Номинальные параметры выхода аварийной сигнализации с гальванической развязкой | Контакты 100 мА, 60 В, макс. 100 мВт |
| Входы тахометра | Входы с открытым коллектором для тахометра вентилятора (1–5) |
| Внешний вход управления | 0–10 В, нагрузка 100 кОм |
| Выход управления | Сигнал управления скоростью вентилятора, 0–10 В, 2 кГц, ШИМ |
| Рабочие условия окружающей среды | –20 °C ... +60 °C, относительная влажность 90 % при макс. 40 °C |
